Protetor
de descarga, este acessório proporciona uma segurança a mais para a saída de
vídeo das câmeras e mini câmeras do seu sistema de monitoramento de imagens.
Este protetor possui dispositivos eficientes que se utilizam da tecnologia
dos sentelhadores de ÓXIDO METÁLICO, atuam quando a tensão sobe, limitando a
um nível aceitável e suportando o fluxo de corrente que é limitado em 100mA
pelos fusíveis de proteção.
Leia atentamente este manual e siga os passos de instalação para que o
protetor, funcione adequadamente.
Conhecendo a natureza das principais descargas que danificam nossos
equipamentos.
A descarga elétrica atmosférica, é um dos principais causadores de queima
dos equipamentos eletrônicos. São freqüentes os conflitos entre os
fabricantes, que por sua vez garantem o funcionamento em condições normais,
e os clientes que não tem conhecimento técnico e acreditam ser de fabricação
o defeito causado por alguns mil volts que atingiram a saída de vídeo que
costuma trabalhar com não mais de 3 volts.
Como acontece o raio?
Resumidamente, o raio acontece quando uma nuvem acumula ou perde muitos
elétrons por diversos motivos, e acaba contraindo carga positiva (falta de
elétrons) ou carga negativa (excesso de elétrons) em relação a terra.
Esta diferença de potencial (tensão, voltagem) aumenta muito até que a
isolação do ar é quebrada, e então abre se o arco, o raio.
O fluxo de corrente pode subir ou descer de acordo com a carga adquirida na
nuvem.
Temos então, que um raio, para haver o escoamento, precisa de um ponto de
terra eficiente, logo, se observar mós os pontos de terra em nossa rede de
transmissão de energia elétrica e telefonia, o negativo, em cada entrada de
residência, no relógio marcador de consumo, há no mínimo uma haste terra
fincada promovendo um terra bastante eficiente, sendo somado os terras de
toda a vizinhança, ou mesmo a rede de telefonia que conta com no mínimo um
terra a cada 400m.
Como queima?
Se atentarmos ao detalhe de que a descarga tem uma quantia enorme de
elétrons se deslocando (tensão alta suficiente para romper a isolação do ar,
e corrente alta devido a grande quantidade de elétrons se deslocando de uma
só vez), verificaremos que o campo elétrico e magnético resultante é muito
grande, induzindo uma corrente elétrica nos condutores de energia próximos
de onde ela ocorreu.
Esta descarga chega diretamente na saída do amplificador de vídeo da câmera,
passa pelos componentes da placa, se aproximando do ponto de maior terra que
pode ser a estrutura metálica de fixação ou mesmo a rede elétrica através da
fonte de alimentação.
Funcionamento.

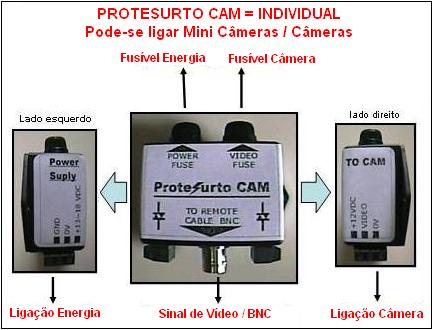

O protetor, fica conectado entre o cabo que chega do DVR, a fonte de
alimentação e a carcaça da caixa ou mesmo a estrutura metálica de fixação da
câmera, o protetor promove um caminho “mais fácil, curto, de menor
impedância” até o terra, sendo que a descarga prefere seguir este caminho.
O protetor esta instalado com um fusível de proteção de entrada extremamente
fraco, 100mA ou 0,1A, que em casos de descargas maiores se rompe não
deixando que a descarga queime o protetor e passe para a câmera.
De forma alguma deve se usar fusíveis mais fortes que 100mA.
O protetor não deve ser ligado sem aterramento.
A maioria das queimas são causada por descarga induzidas, menores, uma
descarga direta pode facilmente derreter até o cabo coaxial, e o protetor
pode não suportar. É na descarga induzida, aquelas em que o raio não cai
diretamente na câmera ou cabo coaxial, que o protetor atua escoando-a
diretamente para o terra. |
