Projetado para proteção de
equipamentos conectados a redes de CFTV por par trançado ou cabo
multipares e conversores de coaxial contra sobretensões e
transientes provocados por queda de raios ou induções provocadas por

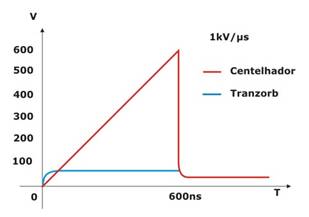

chaveamentos da rede de energia. A configuração da proteção é híbrida,
com centelhador tripolar a gás no lado da linha externa e diodos
supressores (Tranzorb) no lado do equipamento coordenados por dois
termistores ou PTCs, garantindo simultaneamente grande capacidade de
corrente, baixa tensão residual para o equipamento e tempo de resposta
rápido, com finalidade minimizar a queima dos equipamentos por ele
protegidos, não interferido na transmissão do sinal e atendendo
satisfatoriamente as normas NBR-5410 e UIT |
|
Características Elétricas |
|
Código do
produto |
P-CFTVCPT |
|
Tensão nominal Un |
15V |
|
Resistência série máxima inserida por
linha |
10W |
|
Corrente nominal máxima de não
operação |
100mA |
|
Corrente mínima de operação |
150mA |
|
Tempo de chaveamento com corrente de
200mA |
< 8s |
|
Tensão residual máxima p/ o
equipamento a 25A. |
25V |
|
Capacitância típica linha/terra |
1.000pF |
|
Corrente máxima
8/20µs |
20kA |
|
Vida útil com
corrente 100 A, 10/1.000µs |
300 pulsos |
|
Tempo de
resposta nos terminais de conexão |
<10ns |
|
Nível de
proteção nos 2 estágios |
Comum e diferencial |
|
Falha segura |
Sim |
