Conhecendo a natureza das principais
descargas que danificam nossos equipamentos.
 |
A descarga elétrica atmosférica é um dos principais
causadores de queima dos equipamentos eletrônicos. São freqüentes conflitos
entre os fabricantes, que garantem o funcionamento em condições normais e
os clientes que não tem conhecimento técnico e acreditam ser de fabricação
o defeito causado por alguns mil volts que atingiram a entrada de vídeo
que costuma trabalhar com não mais de 4 volts. Esta descarga às vezes
queima só o canal, às vezes a placa e em alguns casos o equipamento
completo. |
Como acontece o raio?
|
Resumidamente o
raio acontece quando uma nuvem acumula ou perde muitos elétrons por
diversos motivos, e acaba contraindo uma carga positiva (falta de
elétrons) ou uma carga negativa (excesso de elétrons) em relação à terra.
Esta diferença de potencial (tensão, voltagem) aumenta muito até que a
isolação do ar é quebrada e então abre se o arco, o raio, que pode subir
ou descer de acordo com a sua carga. Temos então, que um raio, p/ haver o
escoamento, precisa de um ponto de terra, logo, se observarmos em n/ rede
de transmissão de energia elétrica, o negativo, em cada entrada de
residência, no relógio marcador de consumo, há no mínimo uma haste terra
fincada promovendo um terra bastante eficiente, sendo somado os terras de
toda a vizinhança. |
Como queima?
|
Se atentarmos
ao detalhe de que a descarga tem uma quantia enorme de elétrons se
deslocando (tensão alta suficiente p/ romper a isolação do ar e corrente
alta devido a grande quantidade de elétrons se deslocando de uma só vez),
verificaremos que o campo elétrico e magnético resultante é muito grande,
induzindo corrente elétrica nos condutores de energia próximos de onde ela
ocorreu. Esta descarga chega diretamente na placa de captura e dependendo
de sua intensidade pode danificar somente os componentes da entrada de
vídeo, parando um ou mais canais de câmeras, ou mesmo passar pelos
componentes da placa de captura seguindo pela placa mãe do micro,
danificando seus componentes eletrônicos, e seguindo em direção ao
negativo da rede elétrica ou o terra onde será escoado. |
Funcionamento.
|

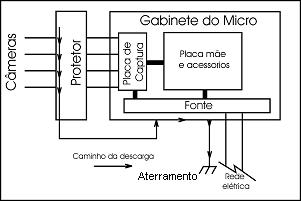

O protetor
Telesurto fica conectado entre o cabo que chega da câmera e a entrada de
vídeo da placa de captura, e sua carcaça aterrada junto no gabinete, o
protetor promove um caminho “mais fácil, curto, de menor impedância” até o
terra, sendo que a descarga prefere seguir este caminho. |
|

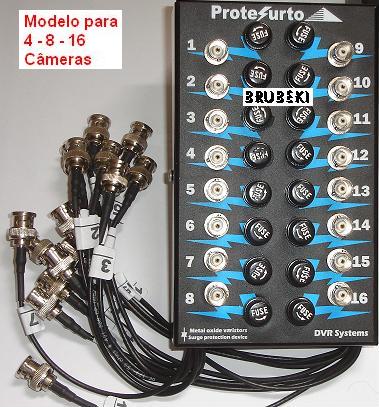

O
protetor esta com fusível de proteção de entrada extremamente fraco, 100mA
ou 0,1A, que em casos de descargas maiores se rompe não deixando que a
descarga queime o protetor e passe para a Placa e Micro |
De forma
alguma deve se usar fusíveis mais fortes que 100mA.
|
O
protetor não deve ser ligado ao gabinete do micro por fios, mas sim fixado
diretamente na carcaça do micro através dos parafusos da fonte de
alimentação. A maioria das queimas são causada por descarga induzidas,
menores, uma descarga direta pode facilmente derreter até o cabo coaxial,
e o protetor pode não suportar. É na descarga induzida, aquelas em que o
raio não cai diretamente na câmera ou cabo coaxial, que o protetor atua
escoando-a diretamente p/ o terra. |
|
